Qu'est-ce que le frontal analogique (AFE) du BMS ?

Qu'est-ce que le frontal analogique du BMS

Un système de gestion de batterie (BMS) est un composant essentiel des batteries modernes, garantissant un fonctionnement sûr et fiable. Le BMS assure la surveillance, le contrôle et la protection de la batterie, grâce à une combinaison de matériel et de logiciel. L'un des composants matériels clés du BMS est le Front-end analogique (AFE) , qui est responsable de la conversion des signaux analogiques de la batterie en signaux numériques pouvant être traités par le microcontrôleur du BMS.

Dans cet article de blog, nous explorerons ce qu'est le front-end analogique du BMS et comment il fonctionne.

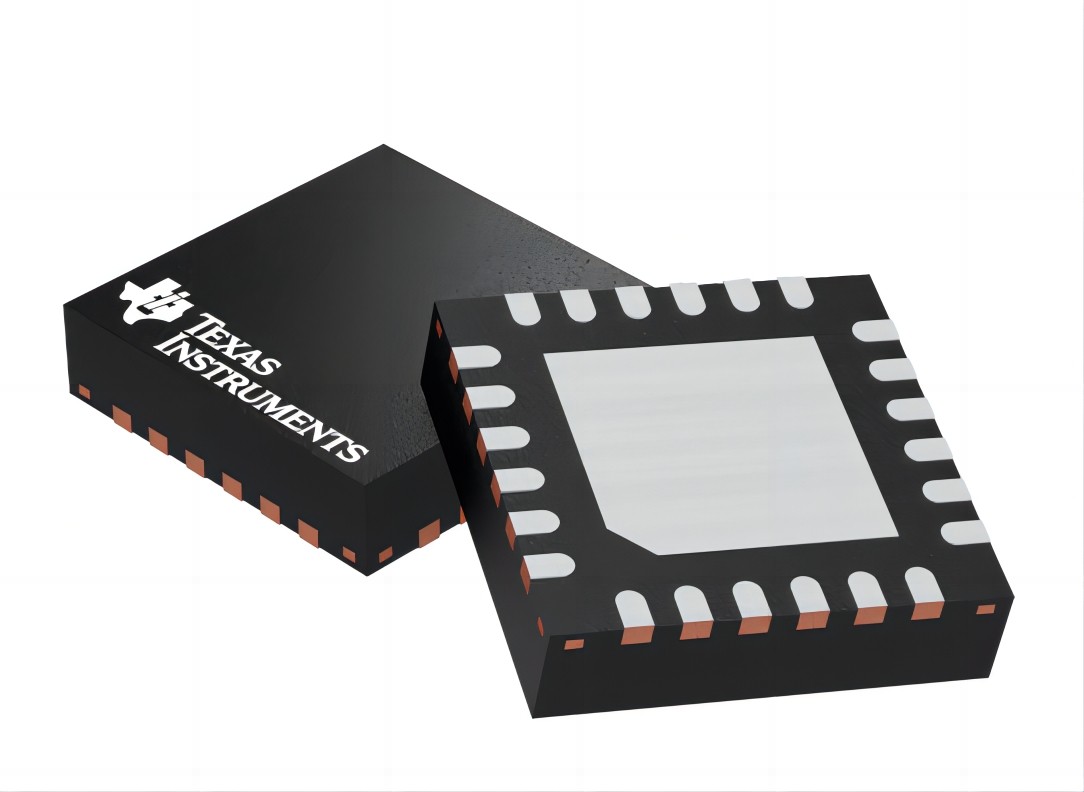

Qu'est-ce que le Front-End analogique (AFE) du BMS ?

Le frontal analogique (AFE) est le premier étage du BMS qui interagit avec les cellules de la batterie. Il constitue l'interface entre les cellules et le microcontrôleur du BMS. Sa fonction principale est de convertir les signaux analogiques des cellules de la batterie en signaux numériques pouvant être traités par le microcontrôleur. Il assure également l'isolation et la protection du microcontrôleur contre les signaux haute tension générés par les cellules de la batterie.

L'AFE se compose généralement de plusieurs composants, notamment des circuits de mesure de tension et de courant, des capteurs de température et des circuits de conditionnement de signaux. Chacun de ces composants joue un rôle crucial dans la mesure et la surveillance précises des paramètres des cellules de batterie.

Circuit de mesure de tension

Le circuit de mesure de tension est l'un des composants essentiels de l'AFE. Il permet de mesurer la tension de chaque cellule de la batterie. Il se compose généralement d'un circuit diviseur de tension et d'un circuit amplificateur. Le circuit diviseur de tension divise le signal haute tension généré par la cellule de la batterie en une tension plus basse mesurable par le microcontrôleur. Le circuit amplificateur amplifie le signal de tension et supprime tout bruit ou interférence.

Circuit de mesure de courant

Le circuit de mesure du courant est un autre composant essentiel de l'AFE. Il mesure le courant entrant et sortant de la cellule de batterie. Il se compose généralement d'une résistance shunt et d'un circuit amplificateur. La résistance shunt est placée en série avec la cellule de batterie et la chute de tension à ses bornes est mesurée. Le circuit amplificateur amplifie le signal de tension et supprime tout bruit ou interférence.

Capteur de température

Le capteur de température est un composant essentiel de l'AFE. Il mesure la température de chaque cellule de la batterie. Il se compose généralement d'une thermistance ou d'un circuit intégré de capteur de température. Il convertit la température de la cellule en un signal électrique mesurable par le microcontrôleur.

Circuit de conditionnement du signal

Le circuit de conditionnement du signal est chargé de conditionner les signaux provenant des circuits de mesure de tension et de courant, ainsi que du capteur de température. Il est généralement constitué d'un convertisseur analogique-numérique (CAN), qui convertit les signaux analogiques en signaux numériques pouvant être traités par le microcontrôleur. Il assure également l'isolation et la protection du microcontrôleur contre les signaux haute tension générés par les cellules de la batterie.

En conclusion, le frontal analogique (AFE) est un composant essentiel du système de gestion de batterie (BMS). Il est chargé de mesurer et de surveiller les paramètres des cellules de la batterie, notamment la tension, le courant et la température. Il convertit les signaux analogiques des cellules en signaux numériques pouvant être traités par le microcontrôleur. Il assure également l'isolation et la protection du microcontrôleur contre les signaux haute tension générés par les cellules de la batterie. Un AFE bien conçu est essentiel au fonctionnement sûr et fiable de la batterie, et constitue un élément important à prendre en compte pour quiconque conçoit ou utilise un BMS.
